BWSENSING High precision Attitude and Heading Reference System AH500C
BWSENSING High precision Attitude and Heading Reference System AH500C
AH500C BWSENSING High precision Attitude and Heading Reference System AH500C Product Introduction:

● Nonlinear compensation, quadrature compensation
● Dynamic static measurement
● Special offset tracking algorithm eliminates drift
● Gyro drift compensation
● Heading accuracy 0.2°(Max)
● RS232/485/TTL interface output is optional
● temperature

Shared:

Technical Specifications

Attitude parameters

Roll, pitch accuracy

0.1°


Heading accuracy

0.2°


Tilt range

Pitch±90º,Roll±180º







Gyro

Resolution

0.01°


Range

±400°/sec


Bias stability at full temperature

5°/h(10s,1σ)


Angle random walk

0.1 °/√h


Scale factor non-linearity

≤100ppm(1σ)


Scale factor repeatability

≤100ppm(1σ)


Bandwidth

100Hz



Accelerometer

Range: X, Y, Z

±3.6 g


Bias stability

0.001mg(25℃,100s,1σ)

0.01mg(25℃,10s,1σ)

Interface

characteristics

Communication mode

RS232/RS485/TTL


Maximum output frequency

200Hz

Mean time between failures

≥90000 h/times

Electromagnetic

compatibility

According to GBT17626

Insulation resistance

≥100 MΩ

Impact resistance

2000g,0.5ms,3 times/axis

Weight(with cable

280g

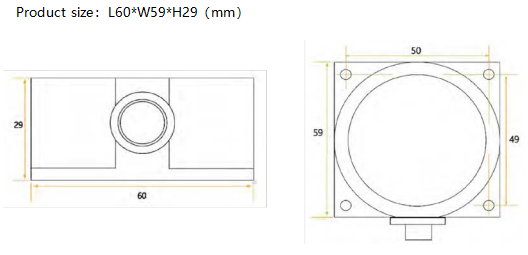

Product Size
