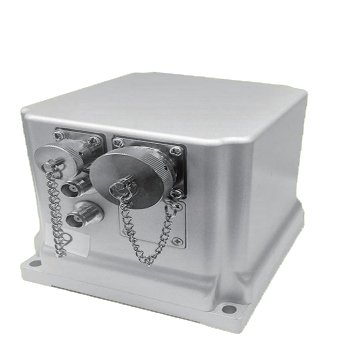

High Precision FOG Integrated Navigation System GI1100
High Precision FOG Integrated Navigation System GI1100
GI1100 High Precision FOG Integrated Navigation System GI1100 Product Introduction:

● Long-range Flight Guidance, Antenna System Stability
● Attitude/Azimuth Reference System, Multi-beam Attitude Sensing
● Railway Track Inspection Vehicles, Drones, Unmanned Navigation and Control
● Space Stabilization Platform, Mine Tunneling Machi

Shared:

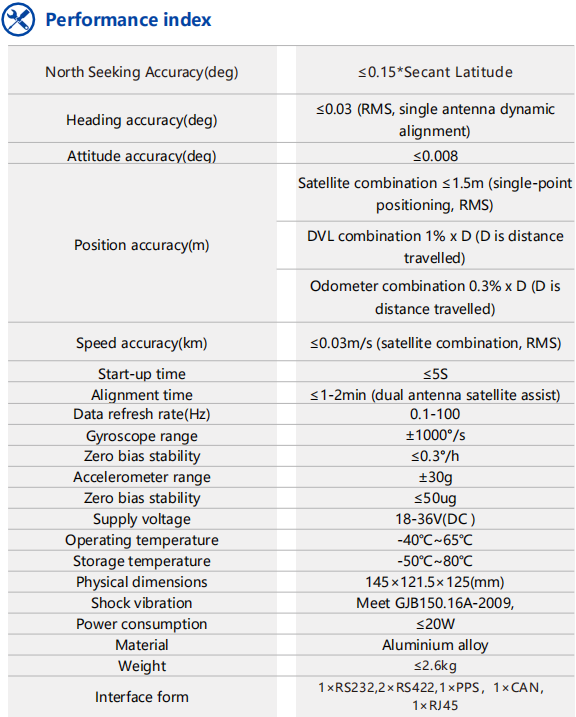

Technical Specifications

North Seeking Accuracy(deg)


≤0.15*Secant Latitude

Heading accuracy(deg)


≤0.03 (RMS, single antenna dynamic alignment)

Attitude accuracy(deg)


≤0.008

Position accuracy(m)


Satellite combination ≤1.5m (single-point positioning, RMS)



DVL combination 1% x D (D is distance travelled)



Odometer combination 0.3% x D (D is distance travelled)

Speed accuracy(km)


≤0.03m/s (satellite combination, RMS)

Start-up time


≤5S

Alignment time


≤1-2min (dual antenna satellite assist)

Data refresh rate(Hz)


0.1-100

Gyroscope range


±1000°/s

Zero bias stability


≤0.3°/h

Accelerometer range


±30g

Zero bias stability


50ug

Supply voltage


18-36V(DC )

Operating temperature


-40℃~65℃

Storage temperature


-50℃~80℃

Physical dimensions


145×121.5×125(mm)

Shock vibration


Meet GJB150.16A-2009,

Power consumption


≤20W

Material


Aluminium alloy

Weight


≤2.6kg

Interface form


1×RS232,2×RS422,1×PPS,1×CAN,

1×RJ45

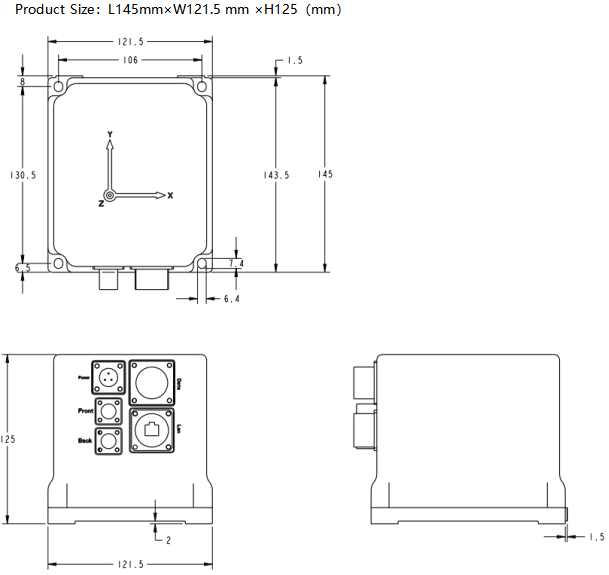

Product Size
